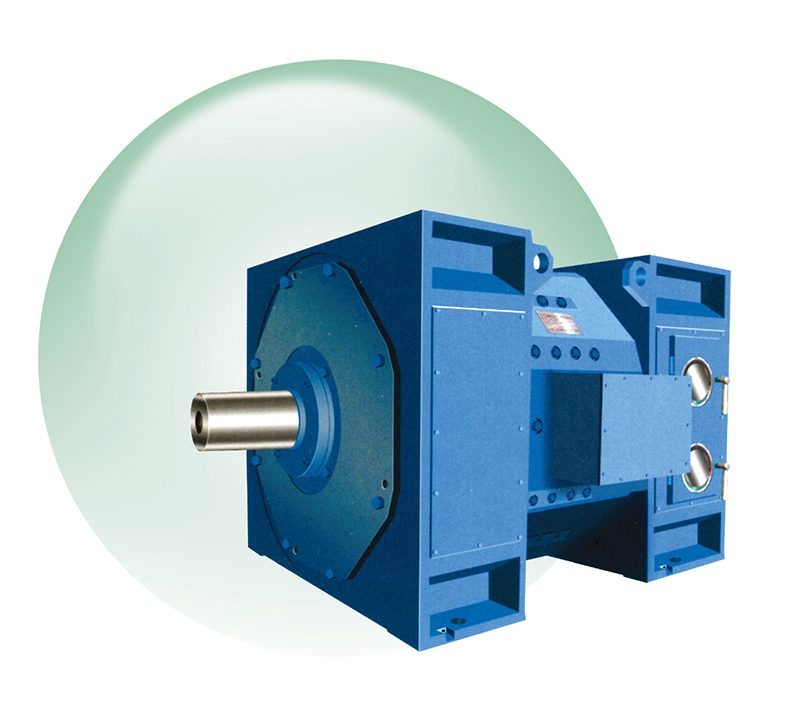

Z710-G 2500KW 800/1200r/min直流電動機是我公司在Z系列中型直流電動機設計制造基礎上，運用最新科研技術手段設計的大容量高速線材軋機用電動機。
直流電機在大功率、高轉速情況下，換向難度很大。我們在多年的直流電機設計經驗基礎之上，大膽創新，采用了特殊的繞組結構形式及一系列抑制火花的措施，有效降低了電機運行時的火花等級，其技術性能指標達到了GB/T1997《Z系列直流電動機技術條件》的要求。該電機已成功應用于鋼鐵行業，運行穩定，效果良好。
Z710-G電機功率能達到2500KW在國內屬于首創，兩臺串聯使用功率高達5MW，其轉動慣量很小反應速度快，順應了鋼鐵行業現代化高速線材軋機高速、大容量發展方向。
概述
Z710-G型直流電動機是我公司新開發的高速線材軋機用Z系列直流電機，其中心高為710毫米。由于Z710-G型電機的結構及性能有其獨特性，與Z系列中型直流電機有一定的差別。
使用條件
1、電機的冷卻空氣中應不含有酸、堿等使電機的絕緣和換向性能有損壞的氣體。
2、電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40°C的條件下。
3、電機的供電電源采用靜止整流電源，也可以采用直流發電機電源。

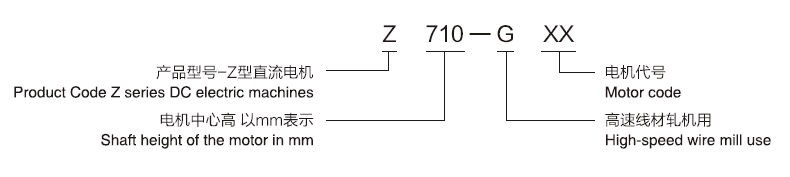

型號說明
產品結構特點
本電機機座采用多角形疊片結構，具有體積小、重量輕等優點，適用可控硅整流電源，能承受脈沖電流與電流急劇變化之工況。電機的絕緣等級為F級。電機采用無溶劑漆真空壓力侵漬處理(VPI)，使繞組絕緣具有良好的抗潮能力、機械強度和優良的導熱性。電機鐵心由硅鋼片疊裝而成，具有良好的導磁性能。
本電機的安裝型式符合GB997和IEC34-7《電機結構及安裝形式代號》:
標準IM1001 底腳安裝，水平放置，圓柱形單軸伸;
可派生IM1002 底腳安裝，水平放置，圓柱形雙軸伸;
電機的防護等級IP44;
電機冷卻方式ICW37A86。
產品性能
1、本電機的定額為連續工作方式(S1)。
2、本電機的標準額定電壓有660V、750V兩種。
3、本電機的勵磁方式為他勵，勵磁電壓為220V。也可根據需要在訂貨時商定。電機的實際勵磁電壓，應以電機實際勵磁電流達到額定值為準。本電機允許強行勵磁，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流，但勵磁電流穩定后，不得超過。

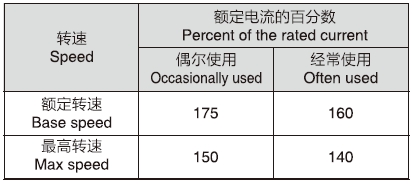

4、本電機的過載能力:能承受下表所規定的短時(一分鐘)過載。
1)偶爾使用的短時過載能力是指很少發生或在緊急情況下，電機在一分鐘內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載、能力整定。
2)經常使用的短時過載能力是指作為正常工作周期的一部分，電機反復承受超過額定負載的能力。
3)段試過載運行之后，必須輕載運行，使電機整個負載周期的負載均方根值不超過其連續定額。
5、電流變化率
在所有轉速及負載下，電機的電流變化率(di/dt)允許達每秒200倍額定電流。
6、噪聲震動
本電機的《噪聲測定方法及限值》符合GB10069.3國家標準。
本電機的《振動測定方法及限值》符合GB10068.2國家標準。
容量選擇
這類電機的詳細數據見技術數據表，用戶可以根據所需的容量、轉速和電壓等選定電機的型號和規格。

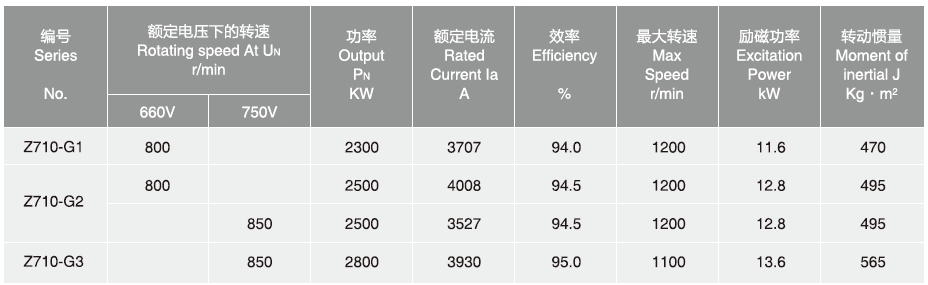

技術數據
Z710-G 適用于冷卻方式ICW37A86

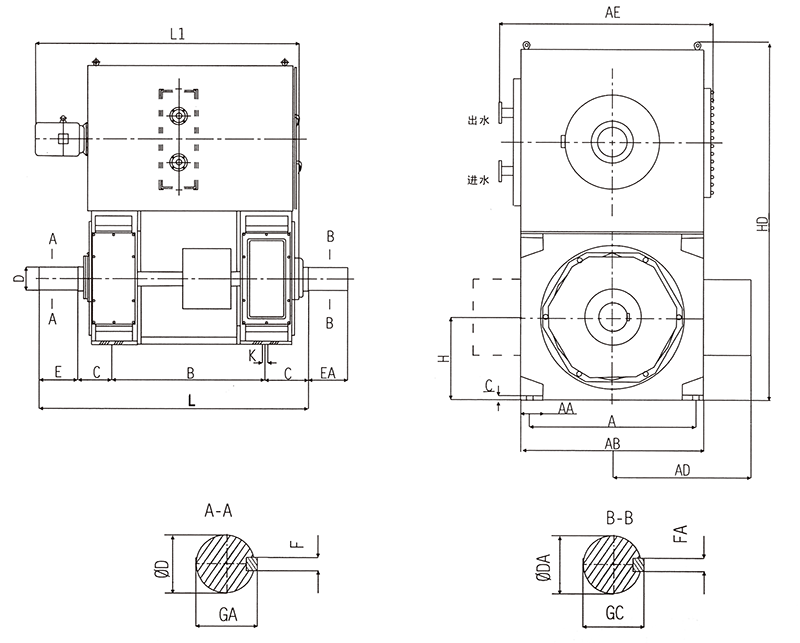

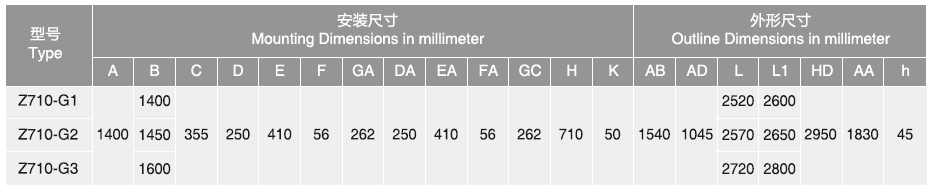

外形圖及安裝尺寸表
帶背包式空水冷卻器
